Savijačice profila BPR

Serija strojeva za ručno savijanje cjevastih i punih profila. Temeljem odabira materijala i kvalitetne izvedbe BPR, kao renomirani europski i svjetski proizvođač, im osigurava dugogodišnji rad punim kapacitetom.

BPR jamči mogućnost savijanja profila (prema tablici) u jednom prolazu.

SIMETRIČNE – s 2 pogonska valjka
(ručno namještanje)

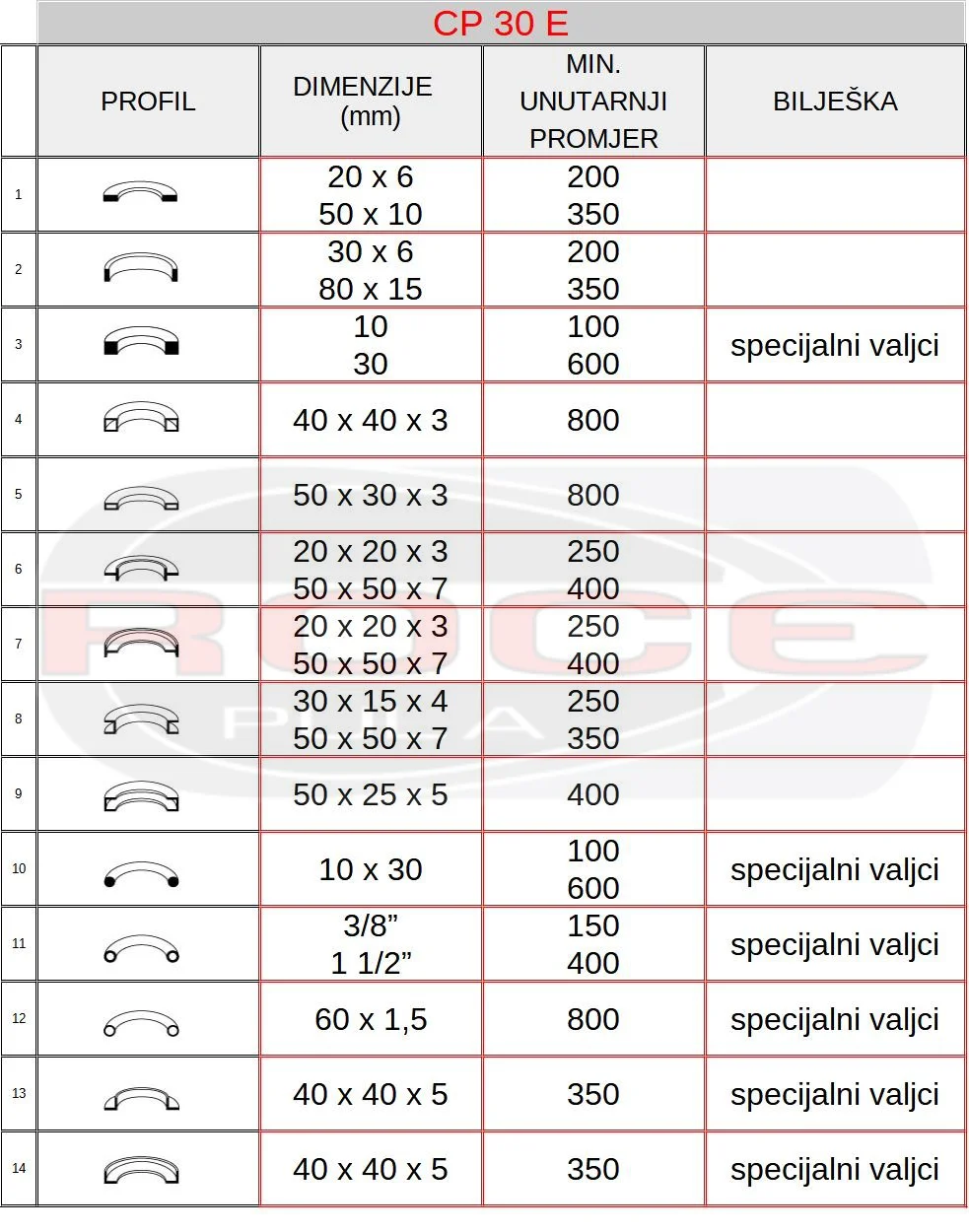

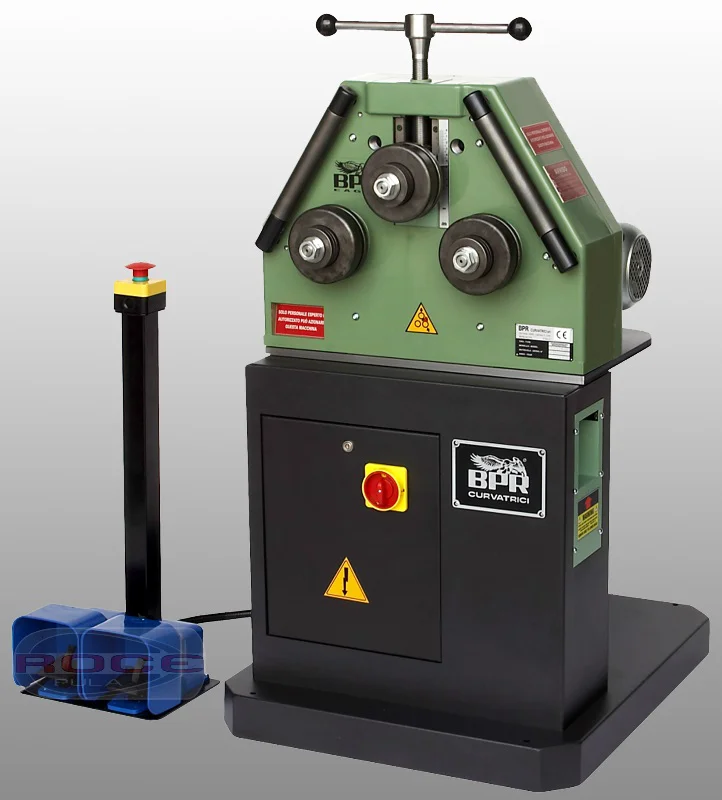

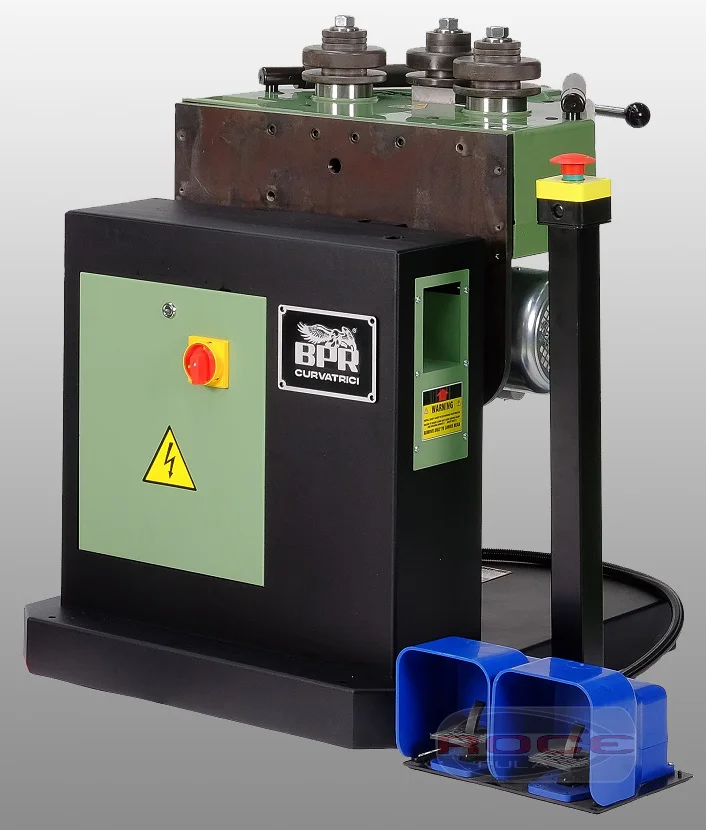

CP 30 E

Rad u uspravnom položaju

Rad u horizontalnom položaju

  • Upravljačka papuča lijevog i desnog smjera s gljivastim tipkalom za slučaj nužde.
  • Mehaničko podešavanje gornjeg valjka s očitanjem položaja na milimetarskoj skali i graviranim kutomjerom na ručki pomičnog valjka.
  • 2 donja, pogonska valjka s rovašenim radnim površinama.
  • Nosiva struktura stroja iz čeličnog lima Fe430B povećane čvrstoće.
  • Kaljene i brušene radne osovine iz poboljšanog čelika visoke čvrstoće u kvaliteti 38NiCrMo4.
  • Zupčanici iz poboljšanog čelika 38NiCrMo4, velike čvrstoće i brušenog ozubljenja.
  • Cementirani, kaljeni i brušeni segmentni valjci izrađeni iz čelika 20MnCr5. Rovašenih radnih površina tvrdoće 58 ÷ 60 HRC.
  • Zaštitni poklopci iz ljevanog ABS polimera, otpornog na ulja i lom.
  • Brzim prekretanjem glave, omogućava se rad s radnim osovinama u vertikalnom položaju.
  • Limeno postolje.
  • Približna težina 210 Kg.
  • Ukupne dimenzije: Postolje 680mm x 780mm, Visina 1250mm.

U OPREMI:

  • Bočni korektivni valjci.
  • Standardni univerzalni valjci u segmentima.
  • Servisni ključevi.
  • Priručnik s uputama za rad strojem.
  • Promjer osovina 30 mm.
  • Promjer valjaka 128/69 (18 komada)
  • Instalirana snaga 0,75 kW.
  • Okretaji pogonskih osovina: 8,5 okr/min.

SIMETRIČNE – s 2 pogonska valjka (hidrauličko namještanje)

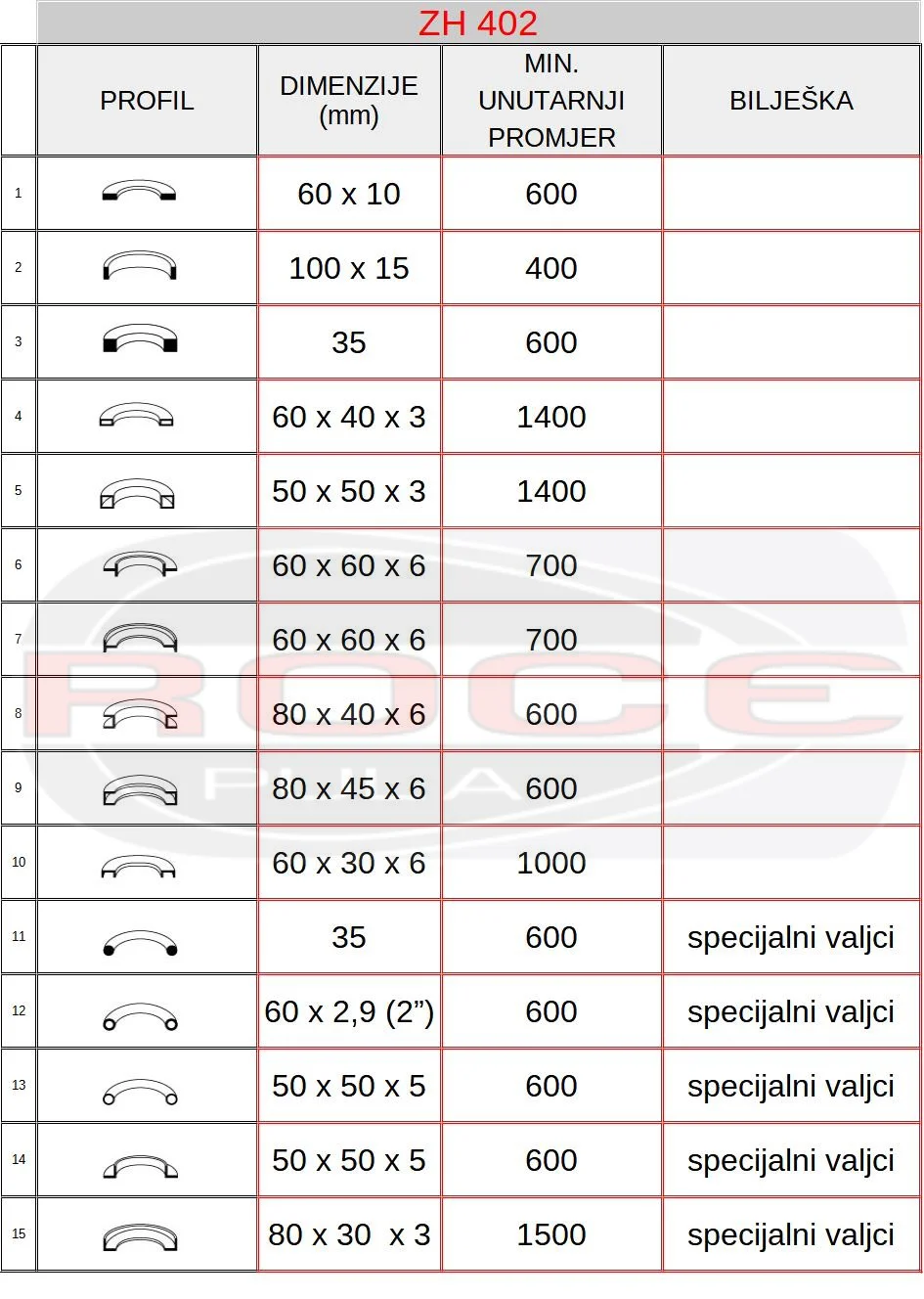

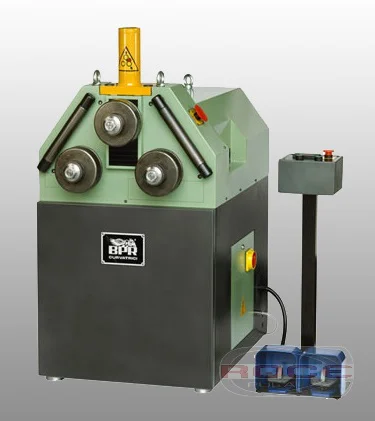

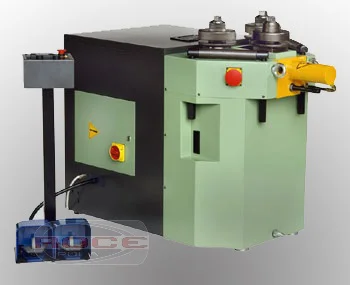

ZH 402

Rad u uspravnom položaju

Rad u horizontalnom položaju

  • Dvije pogonske osovine, a srednje leteća ćijim pomakom se vrši promjena radijusa savijanja.
  • Promjenu položaja središnje osovine vrši hidraulični cilindar..
  • Kaljene i brušene radne osovine iz poboljšanog čelika visoke čvrstoće u kvaliteti 38NiCrMo4.
  • Cementirani, kaljeni i brušeni segmentni valjci izrađeni iz čelika 20MnCr5. Rovašenih radnih površina tvrdoće 58 ÷ 60 HRC.
  • Zupčanici iz poboljšanog čelika 38NiCrMo4, velike čvrstoće i brušenog ozubljenja.
  • Upravljački pult s tipkama za kontrolu visine leteće osovine i digitalnim pokazom pozicije u mm.
  • Pokretanjem stroja omogućava se rad s osovinama u vertikalnom položaju.
  • Težina cca. 380 kg.
  • Dimenzije: Postolje 670mm x 980mm, Visina 1300mm.

Priprema za ugradnjom dodatne opreme:

  • Naprava za izradu spiralnih elemenata ATAR 305.
  • Naprava za uvijanje šipki na torziju ATRC 25.
  • ATSC 70.
  • Naprava za savijanje okruglih cijevi u istegnutu spiralu za kružna stubišta ATSE.
  • Korektivni valjci nužni kod savijanja L profila. (Al).
  • Valjci za okrugle i posebne profile.
  • Uskočnik, blokiranje leteće osovinekod zamjene alata.

OSNOVNA OPREMA STROJA:

  • Set segmentnih valjaka.
  • Bočni korektivni valjci s dvostrukim sijedištem.
  • Ručni alat.
  • Priručnik s uputama za uporabu.

  • Promjer osovina 40 mm.
  • Promjer valjaka  162 mm.
  • Korisna dužina osovina 94 mm.
  • Radna visina od poda do centra osovina 820 mm.
  • Elektromotor za pogon osovina snage 1,1 kW.
  • Elektromotor hidraulične pumpe snage 0,55 kW.
  • Vrtnja pogonskih osovina 8 okr/min.
  • Promjer hidrauličkog cilindra 70 mm.
  • Potisna sila hidrauličkog cilindra 7700 kg.
  • Hod hidrauličkog cilindra 90mm.
  • Radni tlak hidrauličkog sistema 200 bar.

ASIMETRIČNE – s 3 pogonska valjka (hidrauličko namještanje)

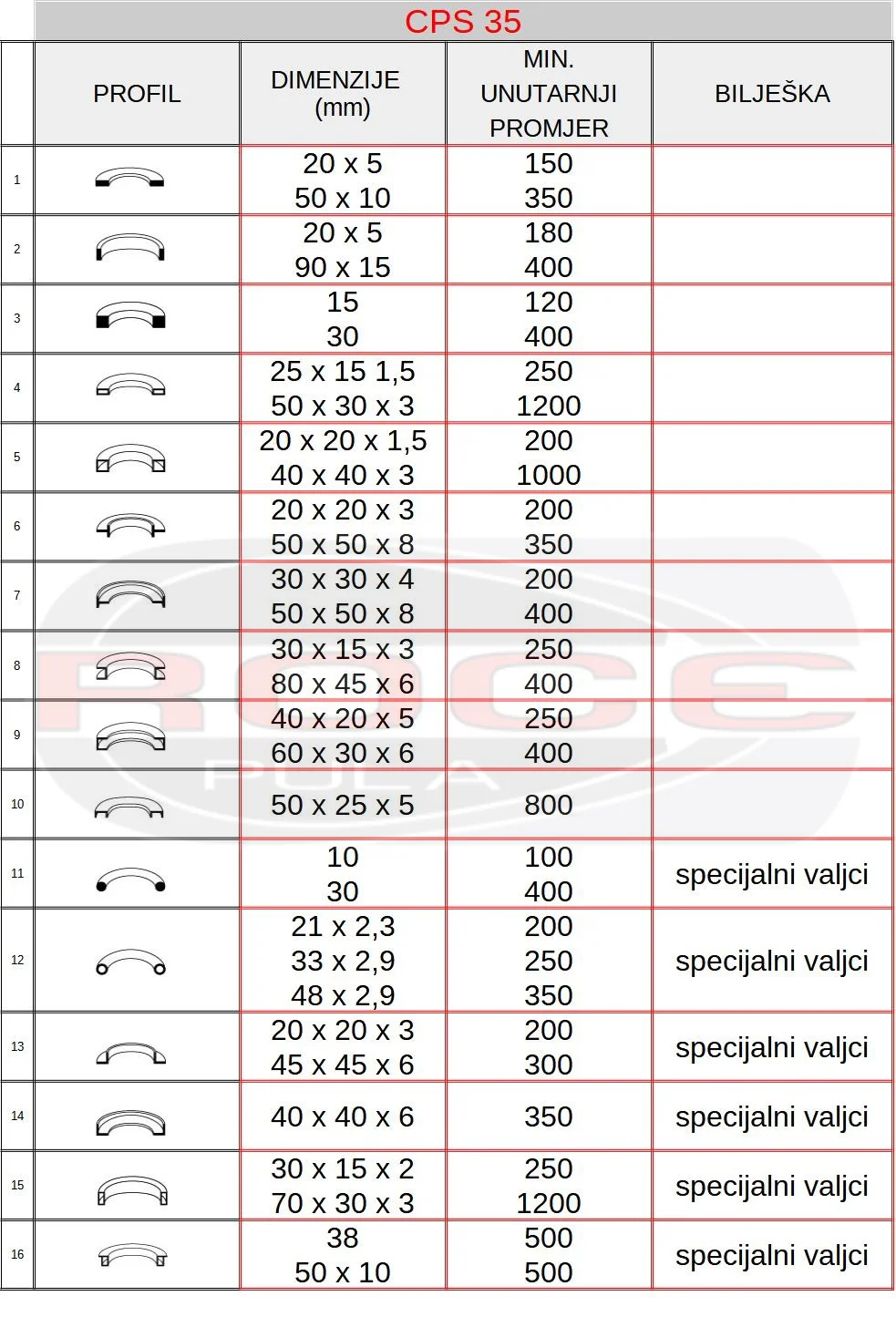

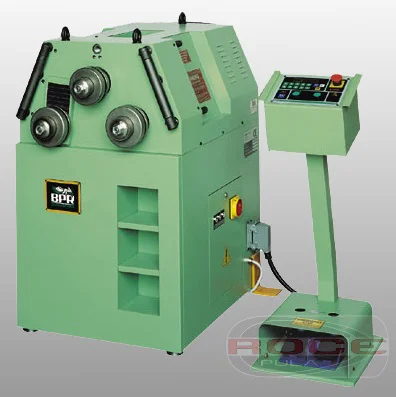

CPS 35

  • Hidraulična regulacija položaja donjeg lijevog valjka.
  • Snaga potiska hidrauličkog cilindra 3950 kg.
  • Radni tlak 200 Bar.
  • Tri pogonska valjka glatkih površina.
  • Tijelo stroja izrađeno iz čeličnog lima kvalitete Fe430B.
  • Kaljene i brušene radne osovine iz poboljšanog čelika visoke čvrstoće u kvaliteti 38NiCrMo4.
  • Zupčanici iz poboljšanog čelika 38NiCrMo4, velike čvrstoće i brušenog ozubljenja.
  • Cementirani, kaljeni i brušeni segmentni valjci izrađeni iz čelika 20MnCr5. Rovašenih radnih površina tvrdoće 58 ÷ 60 HRC.
  • Radni položaj s vodoravnim osovinama.
  • Digitalna upravljačka ploča DP7 daje mogućnost prikaza i pohrane 20 različitih programa s max. 20 koraka pozicija pomičnog valjka po pojedinom programu. Mogućnost uvoza – izvoza programa putem usb memorijske kartice. Konektor za spajanje MDA digitalnog ručnog mjerača za kontrolu vrijednosti radijusa savijanja.
  • Težina cca. 360 kg.
  • Dimenzije: Postolje 680mm x 930mm,  Visina 1055mm

OPREMA STROJA:

  • Univerzalni segmentni valjci.
  • Bočni korektivni valjci.
  • Upravljački pult.
  • Pripadajući ručni alat.
  • Priručnik s uputama za uporabu stroja.
  • Promjer osovina 35 mm.
  • Promjer valjaka 132 – 142 mm.
  • Korisna dužina osovina 80 mm.
  • Radna visina od poda 780 mm.
  • Samokočni elektromotor za pogon radnih osovina 1,1 kW.
  • Hidraulički cilindar 0,75 kW.
  • Brzina okretanja osovina 13,5 okr/min.

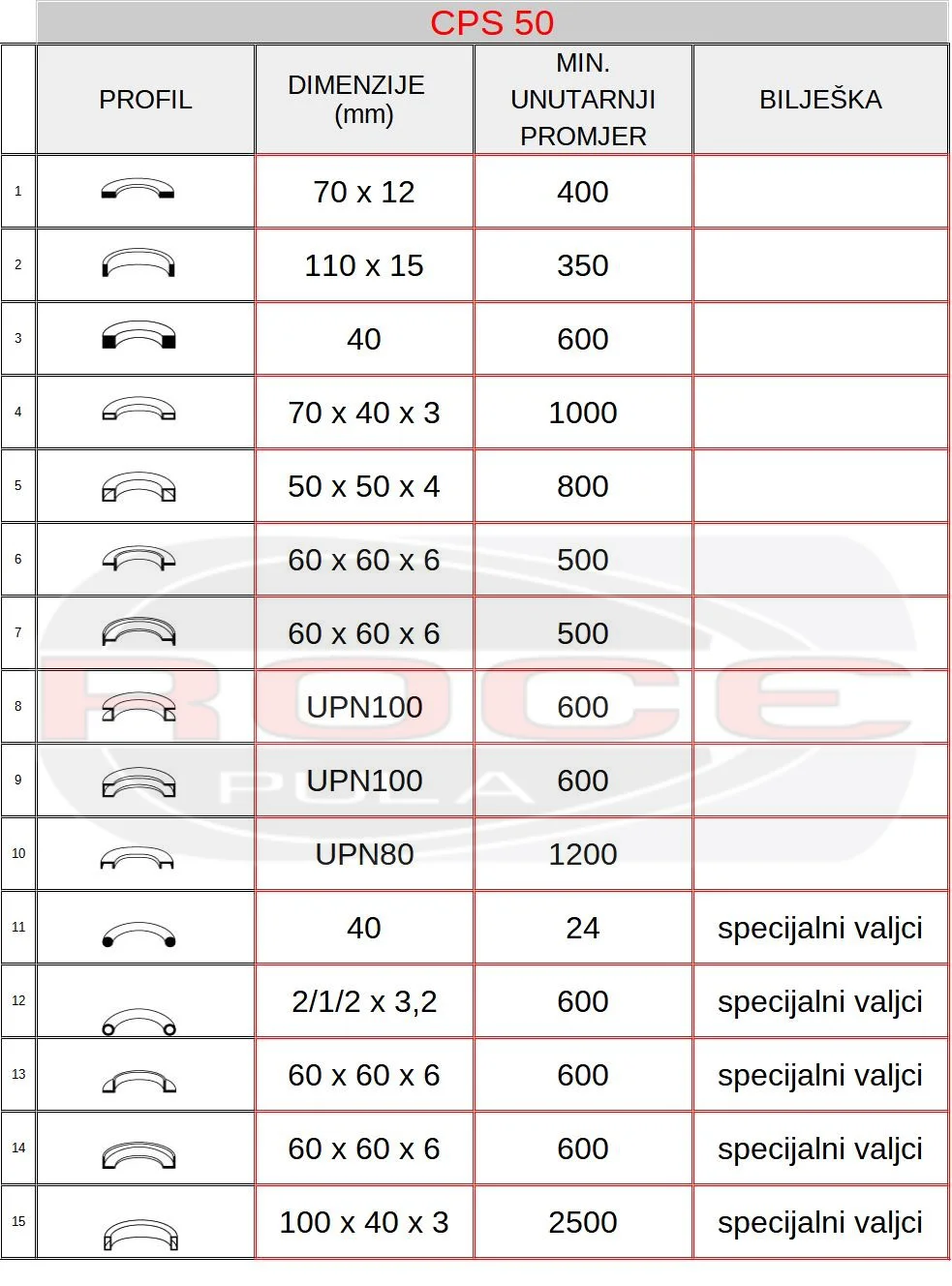

CPS 50

  • Hidraulična regulacija donjeg lijevog valjka.
  • Snaga potiska hidrauličkog cilindra 13500 kg.
  • Radni tlak 170 Bar.
  • Tri pogonska valjka glatkih površina.
  • Tijelo stroja izrađeno iz čeličnog lima kvalitete Fe430B.
  • Blokiranje sa Z-Block sustavom protiv savijanja (patentirano).
  • Kaljene i brušene radne osovine iz poboljšanog čelika visoke čvrstoće u kvaliteti 38NiCrMo4.
  • Zupčanici iz poboljšanog čelika 38NiCrMo4, velike čvrstoće i brušenog ozubljenja.
  • Graničnik postavljan na gornjoj osovini.
  • Cementirani, kaljeni i brušeni segmentni valjci izrađeni iz čelika 20MnCr5. Rovašenih radnih površina tvrdoće 58 ÷ 60 HRC.
  • Okomiti i vodoravni radni položaj.
  • Digitalna upravljačka ploča DP7 daje mogućnost prikaza i pohrane 20 različitih programa s max. 20 koraka pozicija pomičnog valjka po pojedinom programu. Mogućnost uvoza – izvoza programa putem usb memorijske kartice. Konektor za spajanje MDA digitalnog ručnog mjerača za kontrolu vrijednosti radijusa savijanja.
  • Težina cca. 660 kg.
  • Dimenzije: Postolje 850mm x 1130mm,  Visina 1260mm

U OPREMI:

  • Univerzalni segmentni valjci.
  • Bočni korektivni valjci.
  • Upravljački pult.
  • Pripadajući ručni alat.
  • Priručnik s uputama za uporabu stroja.
  • Promjer osovina 50 mm.
  • Promjer valjaka 195 mm.
  • Korisna dužina osovina 110 mm.
  • Radna visina od poda 835 mm.
  • Samokočni elektromotor za pogon radnih osovina 2,2 kW.
  • Hidraulički cilindar 1,1 kW.
  • Brzina okretanja osovina 11 okr/min.

ASIMETRIČNE – s 3 pogonska valjka (računalno numeričko upravljanje – CNC)

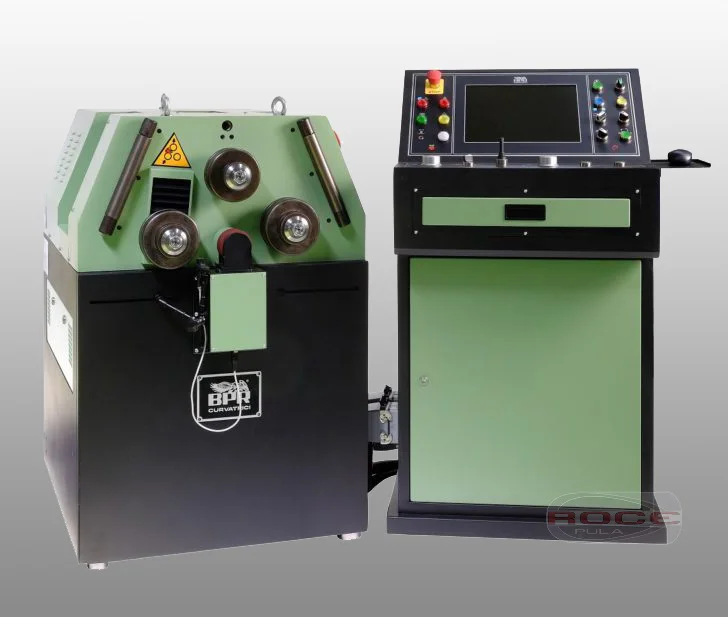

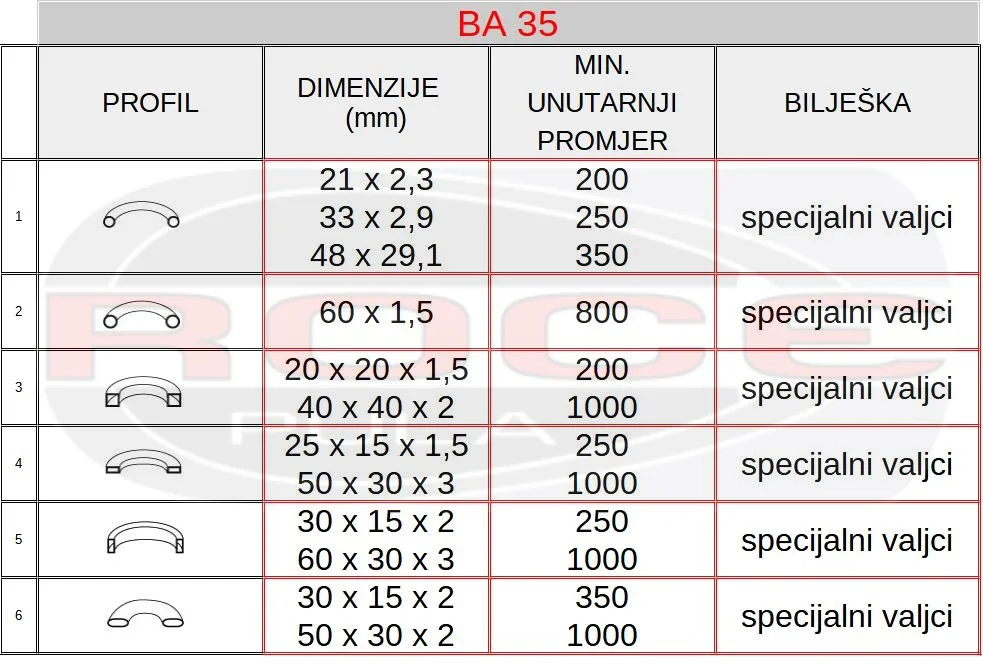

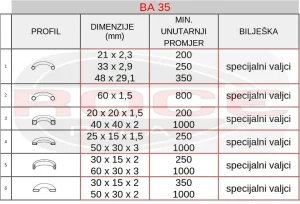

BA 35

Stroj za savijanje profila s CNC upravljanjem služi za kompleksna i savijanja s kontinuiranom izmjenom radijusa. Moguć je odabir između automatskog ili ručnog radnog ciklusa. Elektronski kontroler se sastoji iz 64 bit-nog PLC-a za upravljanje s osi A1-A2 i kompjutera (64 bit/1.4 GHz/1GB RAM/16GB SD card/LCD-VGA-HDMI 15″ monitor) Za unos podataka, oboje smještenih u upravljačkom pultu. Na bočnom panelu pulta su smješteni USB i LAN RJ45 mrežni priključci za vanjsku memorijsku karticu. Na prednjoj strani pulta je ladica sa skrivenom tipkovnicom i mišom. Namjenski program “PROBENDING ® system” kreiran u BPR projektnom uredu. Omogućava:

  • Unosom osnovnih parametara o tipu materijala savijanja i dimenzijama profila kao odabirom predefiniranih geometrijskih oblika pojednostavljeno programiranje.
  • Prijenos  file-ova u dxf obliku.
  • Izvođenje savijanja uz kontinuiranu varijaciju radijusa i interpolaciju osi.
  • Odabir rampi za ubrzavanje – kočenje, zaustavljanje u bilo kojoj poziciji, inverzija ciklusa.
  • Odabir programa za memoriranje prethodno ručno izvedenog radnog ciklusa, kao i memoriranje simetričnog programa.

Ugrađeni encoder s pneumatskim potiskom kontaktnog valjka vrši očitavanje uzdužne pozicije profila.
Krajnjom sklopkom se određuje pozicija profila na početku ciklusa savijanja. Konektor za priključak digitalnog mjerača radijusa savijanja. Programirano ili ručno upravljanje brzinom pomakapotisnog valjka (u rasponu 1÷31 mm/sec) kao i brzinom okretanja radnih osovina (u rasponu 1÷30) okr/min.

Povezivanje s vanjskim kompjuterom preko LAN priključka za dijagnostiku ili programiranjestroja. USB priključak za prijenos ili kopiranje programa. Mrežno povezivanje za centralnu dijagnostiku.

OSNOVNA OPREMA STROJA:

  • Upravljačka konzola.
  • Korektivni valjci.
  • Papučica za kontrolu smjera rotacije osovina (opcija).
  • Servisni ključevi.
  • Priručnik s uputama za uporabu.
  • Promjer osovina 35 mm.
  • Promjer valjaka  (na zahtjev).
  • Snaga pogona radnih osovina 1,1 kW.
  • Snaga hidrauličnog agregata 3 kW.
  • Izmjenjivač topline za hlađenje ulja hidrauličnog sistema.
  • Potisna sila hidrauličkog cilindra 5500 kg.
  • Promjenjiva brzina okretanja osovine 1 – 30 okr/min
  • Promjenjiva brzina pomaka pomične osovine 0 – 31  mm/sec.
  • Tri pogonska valjka iz čelika kvalitete 20MnCr5, cementiranih, kaljenih i glatkih radnih površina tvrdoće 58÷60 HRC.
  • Nosiva struktura stroja izrađena iz legiranog čelika kvalitete Fe430-B.
  • Radne osovine izrađene iz poboljšanog čelika kvalitete 38NiCrMo4, brušenih dosjednih površina.
  • Zupčanici izrađeni iz poboljšanog čelika kvalitete 38NiCrMo4, brušenog ozubljenja.
  • Sklopka za osiguranje pogonskog sklopa od mogućnosti preopterećenja.
  • Prekretanjem stroja omogućava se rad s osovinama u okomitom ili vodoravnom položaju.
  • Težina stroja 425 kg.
  • Težina upravljačke  konzole 104 kg.
  • Gabariti stroja: Postolje 740mm x 1020mm, Visina 1110mm.
  • Gabariti upravljačke konzole: Postolje 590mm x 710mm, Visina 1200mm.

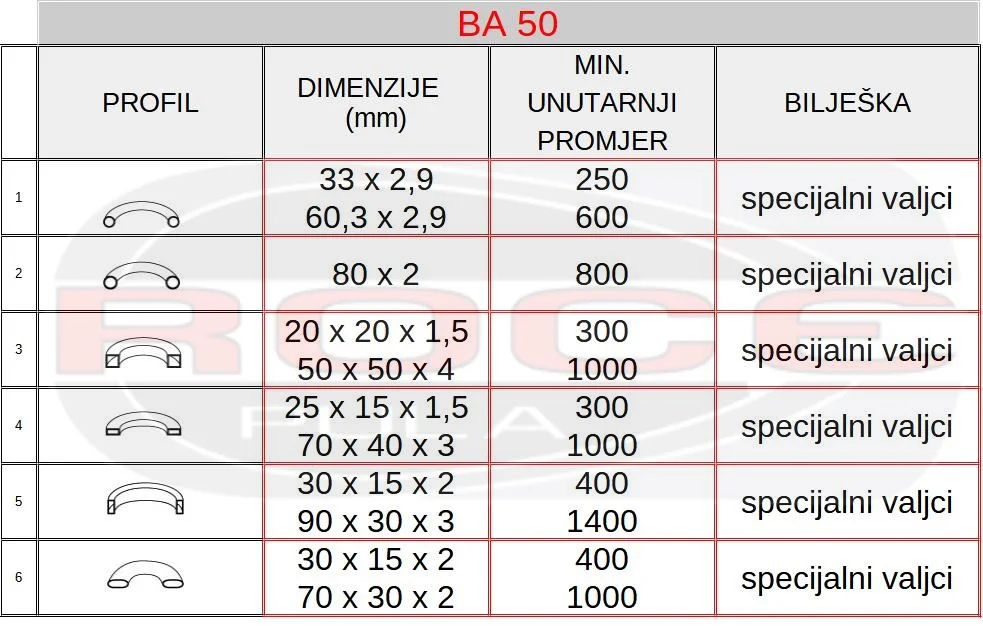

BA 50

Stroj za savijanje profila s CNC upravljanjem služi za kompleksna i savijanja s kontinuiranom izmjenom radijusa. Moguć je odabir između automatskog ili ručnog radnog ciklusa. Elektronski kontroler se sastoji iz 64 bit-nog PLC-a za upravljanje s osi A1-A2 i kompjutera (64 bit/1.4 GHz/1GB RAM/16GB SD card/LCD-VGA-HDMI 15″ monitor) Za unos podataka, oboje smještenih u upravljačkom pultu. Na bočnom panelu pulta su smješteni USB i LAN RJ45 mrežni priključci za vanjsku memorijsku karticu. Na prednjoj strani pulta je ladica sa skrivenom tipkovnicom i mišom. Namjenski program “PROBENDING ® system” kreiran u BPR projektnom uredu. Omogućava:

  • Unosom osnovnih parametara o tipu materijala savijanja i dimenzijama profila kao odabirom predefiniranih geometrijskih oblika pojednostavljeno programiranje.
  • Prijenos  file-ova u dxf obliku.
  • Izvođenje savijanja uz kontinuiranu varijaciju radijusa i interpolaciju osi.
  • Odabir rampi za ubrzavanje – kočenje, zaustavljanje u bilo kojoj poziciji, inverzija ciklusa.
  • Odabir programa za memoriranje prethodno ručno izvedenog radnog ciklusa, kao i memoriranje simetričnog programa.

Ugrađeni encoder s pneumatskim potiskom kontaktnog valjka vrši očitavanje uzdužne pozicije profila.
Krajnjom sklopkom se određuje pozicija profila na početku ciklusa savijanja. Konektor za priključak digitalnog mjerača radijusa savijanja. Programirano ili ručno upravljanje brzinom pomakapotisnog valjka (u rasponu 1÷31 mm/sec) kao i brzinom okretanja radnih osovina (u rasponu 1÷30) okr/min.

Povezivanje s vanjskim kompjuterom preko LAN priključka za dijagnostiku ili programiranjestroja. USB priključak za prijenos ili kopiranje programa. Mrežno povezivanje za centralnu dijagnostiku.

OSNOVNA OPREMA STROJA:

  • Upravljačka konzola.
  • Korektivni valjci.
  • Papučica za kontrolu smjera rotacije osovina (opcija).
  • Servisni ključevi.
  • Priručnik s uputama za uporabu.

  • Promjer osovina 50 mm.
  • Promjer valjaka  (na upit).
  • Instalirana snaga 2,2 kW.
  • Hidraulički cilindar 4 kW.
  • Izmjenjivač topline za hlađenje ulja.
  • Potisna sila hidrauličkog cilindra 13500 kg.
  • Promjenjiva brzina okretanja osovine 1 – 22 mm/sec.
  • Promjenjiva brzina hoda 0 – 17  mm/sec.
  • Tri pogonska valjka s glatkim obdom.
  • Čelično tijelo stroja.
  • Blokiranje sa Z-Block sustavom protiv savijanja (patentirano).
  • Čelični valjci kaljeni i brušeni.
  • Čelični zupčanici s brušenim ozubljenjem.
  • Graničnik postavljan na gornjoj osovini.
  • Okomiti i vodoravni radni položaj.
  • Težina stroja 670 kg.
  • Težina konzole 94 kg.
  • Ukupna dimenzija: Postolje 850mm x 1130mm, Visina 1260mm.
  • Ukupna Dimenzija konzole: Postolje 590mm x 710mm, Visina 1200mm.
