Ručno upravljanje uz potpotu hidrauličke kočnice
Temeljne karakteristike tračnih pila MACC (krutost jarma, dimenzije kotača, vođenje rezne trake) pažljivo su projektirani kako bi se izbjegle vibracije rezne trake, povećao joj životni vijek, osigurala linearnost reza i optimiziralo vrijeme rezanja.

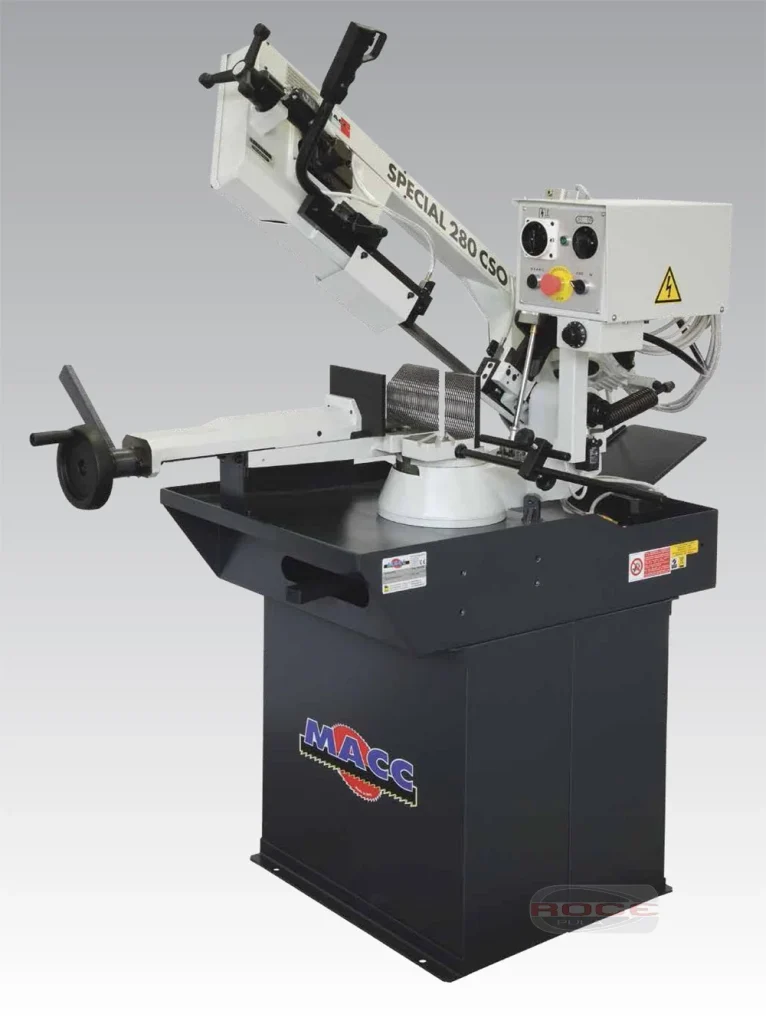

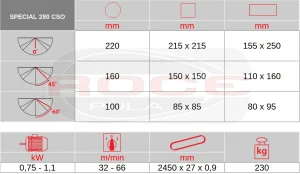

Tračna pila MACC SPECIAL 280 CSO
- Tračna pila za rezanje uz potporu hidrauličke kočnice s ugrađenim elektro-ventilom. Ručno podizanje jarma u gornji položaj.
- Okomito zakretanje jarma s podesivim konusnim ležajevima bez zazora.
- Upravljanje reznom trakom s elektromotorom s dvije brzine i posebnim reduktorom s brončanim zupčanicima i kaljenim pužnim vijkom.
- Kotači rezne trake iz sivog lijeva velikog promjera.
- Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
- Napinjanje trake izvedeno preko tanjurastih opruga, uz električnu kontrolu napetosti trake.
- Škripac s ugrađenim mehanizmom za brzo stezanje.
- Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s radnim naponom 24V.
- Hidraulički cilindar za kontrolirano spuštanje jarma.
- Debljina reza 1,2 mm
- Podesivi kut rezanja 0° – 60° desno.
- Podesivi graničnik za višestruke rezove iste dužine.
- Niskonaponski upravljački strujni krug od 24V.
- Ukupne dimnzije: 1300 mm x 1500 mm x 1800 mm.
- Elektropumpa 0,06 kW za hlađenje rezne trake.
MONOFAZNI elektromotor za brzinu rezanja 64 m/min

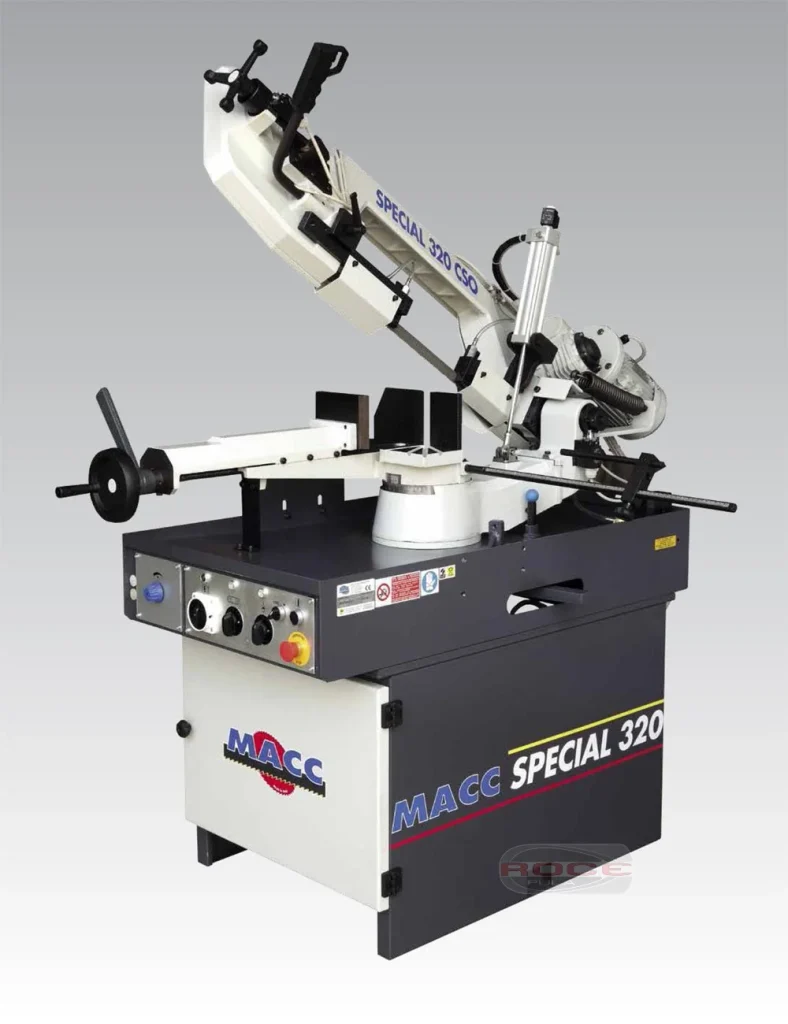

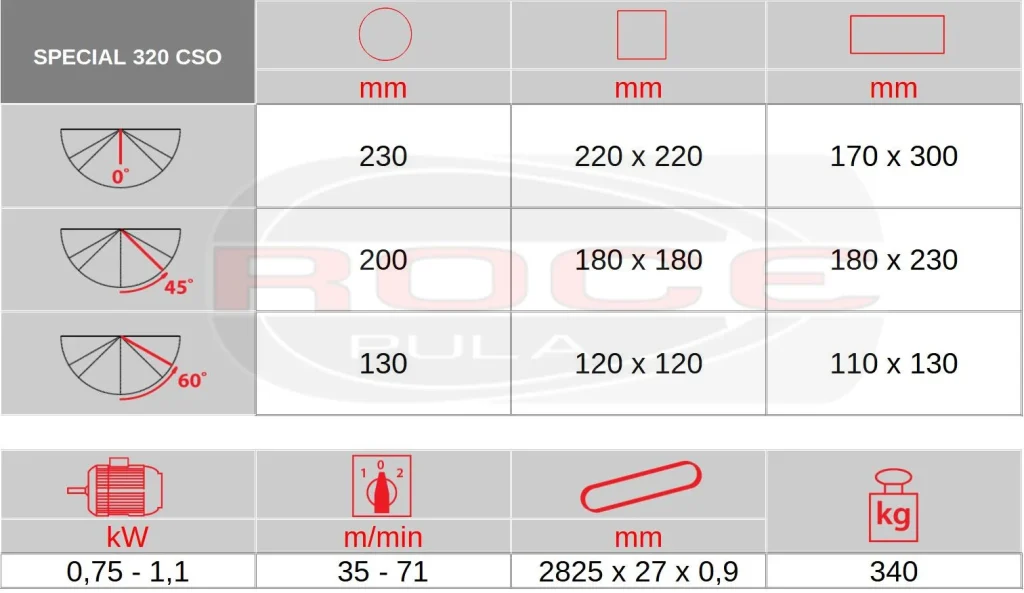

Tračna pila MACC SPECIAL 320 CSO
- Tračna pila za rezanje uz potporu hidrauličke kočnice s ugrađenim elektro-ventilom. Ručno podizanje jarma u gornji položaj.
- Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
- Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
- Kotači rezne trake iz sivog lijeva velikog promjera.
- Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
- Napinjanje trake izvedeno preko tanjurastih opruga, uz električnu kontrolu napetosti trake.
- Škripac s ugrađenim mehanizmom za brzo stezanje.
- Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s naponom upućivanja 24V.
- Hidraulički cilindar za kontrolirano spuštanje jarma.
- Debljina reza 1,2 mm
- Podesivi kut rezanja 0° – 60° desno.
- Podesivi graničnik za višestruke rezove iste dužine.
- Niskonaponski upravljački strujni krug od 24V.
- Elektropumpa 0,06 kW za hlađenje rezne trake.
- Sklop za pneumatsko stezanje škripca.
- MONOFAZNI Elektromotor za brzinu rezanja 69 m/min.
- Varijator brzine rezanja: od 20 do 90 m/min.

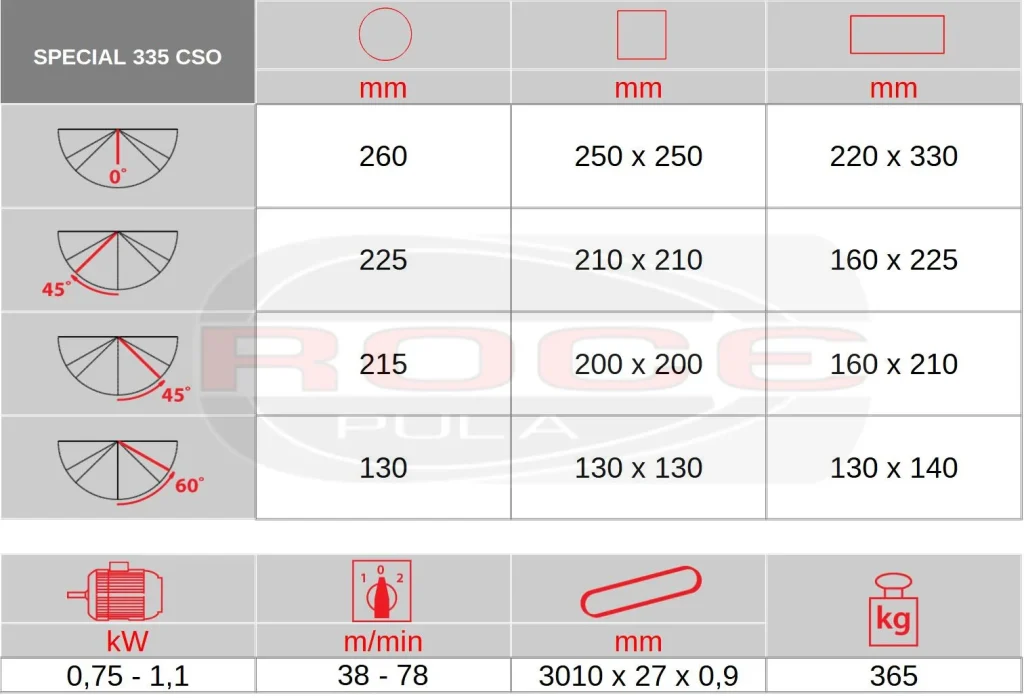

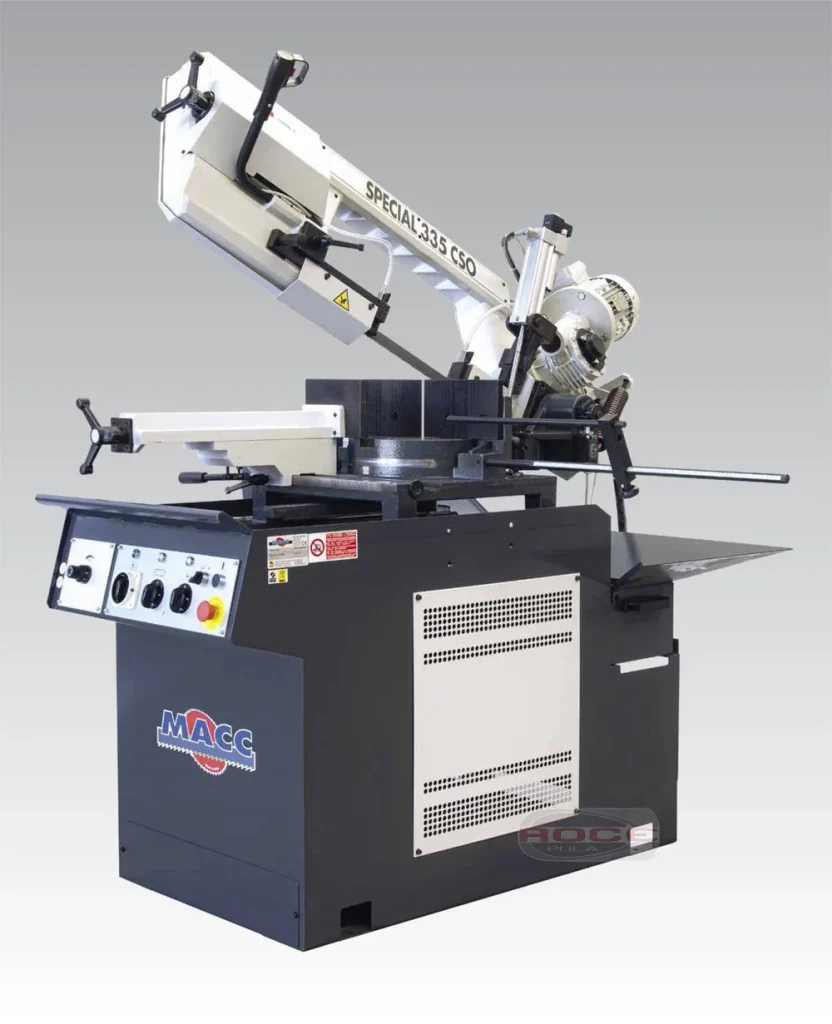

Tračna pila MACC SPECIAL 335 CSO
- Tračna pila za rezanje uz potporu hidrauličke kočnice s ugrađenim elektro-ventilom. Ručno podizanje jarma u gornji položaj.
- Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
- Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
- Kotači rezne trake iz sivog lijeva velikog promjera.
- Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
- Napinjanje trake izvedeno preko tanjurastih opruga, uz električnu kontrolu napetosti trake.
- Škripac s ugrađenim mehanizmom za brzo stezanje.
- Velika površina zakretnog nosača.
- Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljčkoj ručici s radnim naponom 24V.
- Postolje s odvojenim ladicama za sakupljanje strugotine i rashladne tekućine.
- Hidraulički cilindar za kontrolirano spuštanje jarma.
- Debljina reza 1,2 mm
- Podesivi kut rezanja 45° lijevo – 60° desno.
- Podesivi graničnik za višestruke rezove iste dužine.
- Niskonaponski upravljački strujni krug od 24V.
- Elektropumpa 0,06 kW za hlađenje rezne trake.
- MONOFAZNI elektromotor za brzinu rezanja 69 m/min.
- Sklop za pneumatsko stezanje škripca
- Varijator brzine rezanja: od 20 do 90 m/min.
Tračna pila MACC SPECIAL 441 CSO
- Tračna pila za rezanje uz potporu hidrauličke kočnice s ugrađenim elektro-ventilom. Ručno podizanje jarma u gornji položaj.
- Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
- Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
- Kotači rezne trake iz sivog lijeva velikog promjera.
- Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
- Napinjanje trake izvedeno preko tanjurastih opruga, uz električnu kontrolu napetosti trake.
- Škripac s ugrađenim mehanizmom za brzo stezanje.
- Široka zakretna površina za umetanje materijala.
- Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljčkoj ručici s radnim naponom 24V.
- Hidraulički cilindar za kontrolirano spuštanje jarma.
- Debljina reza 1,2 mm
- Podesivi kut rezanja 45° lijevo – 60° desno.
- Niskonaponski upravljački strujni krug od 24V.
- Podesivi graničnik za višestruke rezove iste dužine.
- Postolje s odvojenim ladicama za sakupljanje strugotine i rashladne tekućine.
- Omogućeno pozicioniranje stroja paletnim viličarom.
- Elektropumpa 0,06 kW za hlađenje rezne trake.
- Varijator brzine rezanja: od 20 do 90 m/min.
