Semi-automatic control

Temeljne karakteristike tračnih pila MACC (krutost jarma, dimenzije kotača, vođenje rezne trake) pažljivo su projektirani kako bi se izbjegle vibracije rezne trake, povećao joj životni vijek, osigurala linearnost reza i optimiziralo vrijeme rezanja.

MACC SPECIAL 320 M/S

  • Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
  • Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
  • Kotači rezne trake iz sivog lijeva velikog promjera.
  • Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
  • Napinjanje trake izvedeno preko tanjurastih opruga, te s električnom kontrolom napetosti trake.
  • Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s radnim naponom 24V.
  • Debljina reza 1,2 mm.
  • Podesivi kut rezanja 0° – 60° desno.
  • Podesivi graničnik za višestruke rezove iste dužine.
  • Elektropumpa 0,06 kW za hlađenje rezne trake.
  • Način rada: pritiskom tipkala start, stroj započinje poluautomatski radni cuiklus:
    1. stezanje škripa i pokretanje pogona rezne trake,
    2. spuštanje jarama i rezne trake do odrezivanja obratka,
    3.  vraćanje jarma u početni položaj,
    4.  zaustavljanje rezne trake i otpuštanje škripa.
  • Mogućnost rada s ručnim upravljanjem.
  • MONOFAZNI elektromotor za brzinu rezanja 69 m/min.
  • Varijator brzine rezanja: od 20 do 90 m/min.

MACC SPECIAL 335 M/S

  • Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
  • Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
  • Kotači rezne trake iz sivog lijeva velikog promjera.
  • Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
  • Napinjanje trake izvedeno preko tanjurastih opruga, te s električnom kontrolom napetosti trake.
  • Škripac s brzim stezanjem.
  • Velika površina zakretnog nosača.
  • Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s radnim naponom 24V.
  • Debljina reza 1,2 mm
  • Podesivi kut rezanja 45° lijevo – 60° desno.
  • Podesivi graničnik za višestruke rezove iste dužine.
  • Elektropumpa 0,06 kW za hlađenje rezne trake.
  • Način rada: pritiskom tipkala start, stroj započinje poluautomatski radni cuiklus:
    1. stezanje škripa i pokretanje pogona rezne trake,
    2. spuštanje jarama i rezne trake do odrezivanja obratka,
    3.  vraćanje jarma u početni položaj,
    4.  zaustavljanje rezne trake i otpuštanje škripa.
  • Mogućnost rada s ručnim upravljanjem.
  • MONOFAZNI elektromotor za brzinu rezanja 75 m/min.
  • Varijator brzine rezanja: od 20 do 90 m/min.

MACC SPECIAL 391 SV

  • Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
  • Kotači rezne trake iz sivog lijeva velikog promjera.
  • Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
  • Napinjanje trake izvedeno preko tanjurastih opruga, te s električnom kontrolom napetosti trake.
  • Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s radnim naponom 24V.
  • Debljina reza 1,2 mm
  • Podesivi graničnik za višestruke rezove iste dužine.
  • Elektropumpa 0,06 kW za hlađenje rezne trake.
  • Postolje s odvojenim ladicama za sakupljanje strugotine i rashladne tekućine.
  • Omogućno pozicioniranje stroja paletnim viličarom.
  • Način rada: pritiskom tipkala start, stroj započinje poluautomatski radni cuiklus:
    1. stezanje škripa i pokretanje pogona rezne trake,
    2. spuštanje jarama i rezne trake do odrezivanja obratka,
    3.  vraćanje jarma u početni položaj,
    4.  zaustavljanje rezne trake i otpuštanje škripa.
  • Mogućnost rada s ručnim upravljanjem.
  • Varijator brzine rezanja: od 20 do 90 m/min s elektromotorom od 2,2 kW s jednom brzinom

MACC SPECIAL 391 SVG

  • Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
  • Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
  • Kotači rezne trake iz sivog lijeva velikog promjera.
  • Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
  • Napinjanje trake izvedeno preko tanjurastih opruga, te s električnom kontrolom napetosti trake.
  • Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s radnim naponom 24V.
  • Debljina reza 1,2 mm
  • Podesivi kut rezanja 45° desno.
  • Četka za čišćenje rezne trake.
  • Podesivi graničnik za višestruke rezove iste dužine.
  • Postolje s ladicom za sakupljanje strugotine i rashladne tekućine.
  • Ukupne dimenzije 1800 mm x 1600 mm x 1950 mm
  • Omogućno pozicioniranje stroja paletnim viličarom.
  • Način rada: pritiskom tipkala start, stroj započinje poluautomatski radni cuiklus:
    1. stezanje škripa i pokretanje pogona rezne trake,
    2. spuštanje jarama i rezne trake do odrezivanja obratka,
    3.  vraćanje jarma u početni položaj,
    4.  zaustavljanje rezne trake i otpuštanje škripa.
  • Elektropumpa 0,06 kW za hlađenje rezne trake.
  • Varijator brzine od 20 do 90 m/min s elektromotorom od 2,2 kW s jednom brzinom.

MACC SPECIAL 411 M/S

  • Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
  • Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
  • Kotači rezne trake iz sivog lijeva velikog promjera.
  • Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
  • Škripac s brzim stezanjem.
  • Napinjanje trake izvedeno preko tanjurastih opruga, uz električnu kontrolu napetosti trake.
  • Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s radnim naponom 24V.
  • Debljina reza 1,2 mm
  • Podesivi kut rezanja 45° lijevo – 60° desno.
  • Četka za čišćenje rezne trake.
  • Podesivi graničnik za višestruke rezove iste dužine.
  • Postolje s ladicom za sakupljanje strugotine i uklonjivim spremnikom za rashladnu tekućinu.
  • Omogućno pozicioniranje stroja paletnim viličarom.
  • Način rada: pritiskom tipkala start, stroj započinje poluautomatski radni cuiklus:
    1. stezanje škripa i pokretanje pogona rezne trake,
    2. spuštanje jarama i rezne trake do odrezivanja obratka,
    3.  vraćanje jarma u početni položaj,
    4.  zaustavljanje rezne trake i otpuštanje škripa.
  • Elektropumpa 0,06 kW za hlađenje rezne trake.
  • Mogućnost rada s ručnim upravljanjem.
  • Varijator brzine rezanja: od 20 do 90 m/min.

MACC SPECIAL 420 DI

  • Poluautomatska tračna pila za rezanje šipki i profila srednjih dimenzija visokih perfomansi i izvrsne preciznosti rezanja.
  • Masivna i čvrsta konstrukcija stroja iz sivog lijeva kvalitete SL25 daje reznoj jedinici potrebnu krutost i preciznost.
  • Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
  • Kotači rezne trake iz sivog lijeva velikog promjera.
  • Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
  • Napinjanje trake izvedeno preko tanjurastih opruga, uz električnu kontrolu napetosti trake.
  • Sigurnosna mikro-skloka na poklopcu rezne trake.
  • Debljina reza 1,5 mm.
  • Podesivi kut rezanja 60° lijevo – 60° desno.
  • Četka za čišćenje rezne trake.
  • Elektromotor hidrauličkog uređaja 0,37 kW.
  • Elektropumpa 0,09 kW za hlađenje rezne trake.
  • Visina čeljusti škripca 200 mm.
  • Dužina čeljusti škripca 185 mm.
  • Radna visina 760 mm.
  • Težina stroja 820 kg .

MACC SPECIAL 650 DI

  • Poluautomatska tračna pila za rezanje šipki i profila srednjih dimenzija visokih perfomansi i izvrsne preciznosti rezanja.
  • Masivna i čvrsta konstrukcija stroja iz sivog lijeva kvalitete SL25 daje reznoj jedinici potrebnu krutost i preciznost.
  • Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
  • Kotači rezne trake iz sivog lijeva velikog promjera.
  • Vođenje rezne trake pomoću 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
  • Napinjanje trake izvedeno preko tanjurastih opruga, uz električnu kontrolu napetosti trake.
  • Sigurnosna mikro-skloka na poklopcu jarma.
  • Debljina reza 1,5 mm.
  • Podesivi kut rezanja 60° lijevo – 60° desno.
  • Četka za čišćenje rezne trake.
  • Elektromotor hidrauličkog uređaja 0,37 kW.
  • Elektropumpa 0,09 kW za hlađenje rezne trake.
  • Visina čeljusti škripca 250 mm.
  • Dužina čeljusti škripca 200 mm.
  • Radna visina 760 mm.
  • Težina stroja 1250 kg.
  • Vertikalni hidraulički škripac za rezanje u paketu.

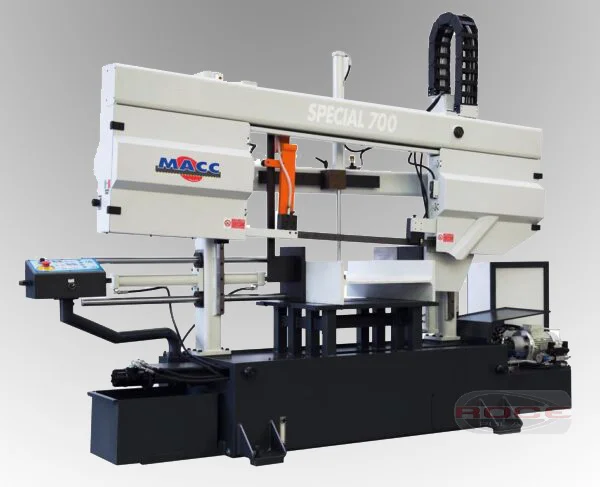

MACC SPECIAL 700

  • Poluautomatska tračna pila za rezanje šipki i profila srednjih i velikih dimenzija visokih perfomansi i izvrsne preciznosti rezanja.  Masivna i čvrsta konstrukcija stroja iz sivog lijeva kvalitete SL25 i jaram koji klizi vertikalno na dva stupa daju reznoj jedinici potrebnu krutost i preciznost.Snaga glavnog elektromotora 4 kWSnaga elektromotora hidrauličkog agregata 1,5 kW.Snaga elektropumpe 0,12 kW.Debljina reza 1,5 mm.Kut rezanja 0° Kotači rezne trake iz sivog lijeva velikog promjera.Četka za čišćenje rezne trake.Kapacitet spremnika rashladne tekućine 50 l.
  • Pužni transporter strugotine.
  • Mikropodmazivanje s uljem.
  • Vertikalni hidraulički škripac za rezanje u paketu

MACC SPECIAL 700 DI

  • Poluautomatska tračna pila za rezanje šipki i profila srednjih i velikih dimenzija visokih perfomansi i izvrsne preciznosti rezanja.
  • Masivna i čvrsta konstrukcija stroja iz sivog lijeva kvalitete SL25 i jaram koji koji klizi vertikalno na dva stupa daju reznoj jedinici potrebnu krutost i preciznost.
  • Snaga glavnog elektromotora 4 kW
  • Snaga elektromotora hidrauličkog agregata 1,5 kW.
  • Snaga elektropumpe 0,12 kW.
  • Debljina reza 1,5 mm.
  • Podesivi kut rezanja 60° lijevo – 45° desno.
  • Kotači rezne trake odgovarajuće veličine.
  • Četka za čišćenje rezne trake.
  • Kapacitet spremnika rashladne tekućine 50 l.
  • Mikropodmazivanje s uljem.
  • Vertikalni hidraulički škripac za rezanje u paketu
  • Digitalni prikaz hidrauličkog kuta rezanja i stezanja.
  • Ekstraktor strugotine.

MACC SPECIAL 702 GA

  • Poluautomatska tračna pila za rezanje šipki i profila srednjih i velikih dimenzija visokih perfomansi i izvrsne preciznosti rezanja.
  • Masivna i čvrsta konstrukcija stroja iz sivog lijeva kvalitete SL25 i jaram koji klizi vertikalno na dva stupa daju reznoj jedinici potrebnu krutost i preciznost.
  • Snaga glavnog elektromotora 4 kW
  • Snaga elektromotora hidrauličkog agregata 1,5 kW.
  • Snaga elektropumpe 0,12 kW.
  • Debljina reza 1,5 mm.
  • Podesivi kut rezanja 60° lijevo – 45° desno.
  • Kotači rezne trake odgovarajuće veličine.
  • Četka za čišćenje rezne trake.
  • Kapacitet spremnika rashladne tekućine 50 l.
  • Stroj s automatskim okretanjem za programiranje rezanja pod kutom
  • Mikropodmazivanje s uljem.
  • Vertikalni hidraulički škripac za rezanje u paketu
  • Ekstraktor strugotine.
