Tračne pile MACC Special – Ručno upravljanje
Temeljne karakteristike tračnih pila MACC (krutost jarma, dimenzije kotača, vođenje rezne trake) pažljivo su projektirani kako bi se izbjegle vibracije rezne trake, povećao joj životni vijek, osigurala linearnost reza i optimiziralo vrijeme rezanja.
280 M
- Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
- Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
- Kotači rezne trake iz sivog lijeva velikog promjera.
- Vođenje rezne trake preko 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
- Škripac s ugrađenim mehanizmom za brzio stezanje.
- Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s radnim naponom 24V.
- Debljina reza 1,2 mm
- Podesivi kut rezanja 0° – 60° desno.
- Podesivi graničnik za višestruke rezove iste dužine.
- Niskonaponski upravljački strujni krug od 24V.
- Elektropumpa 0,06 kW za hlađenje rezne trake.
MONOFAZNI elektromotor za brzinu rezanja 64 m/min

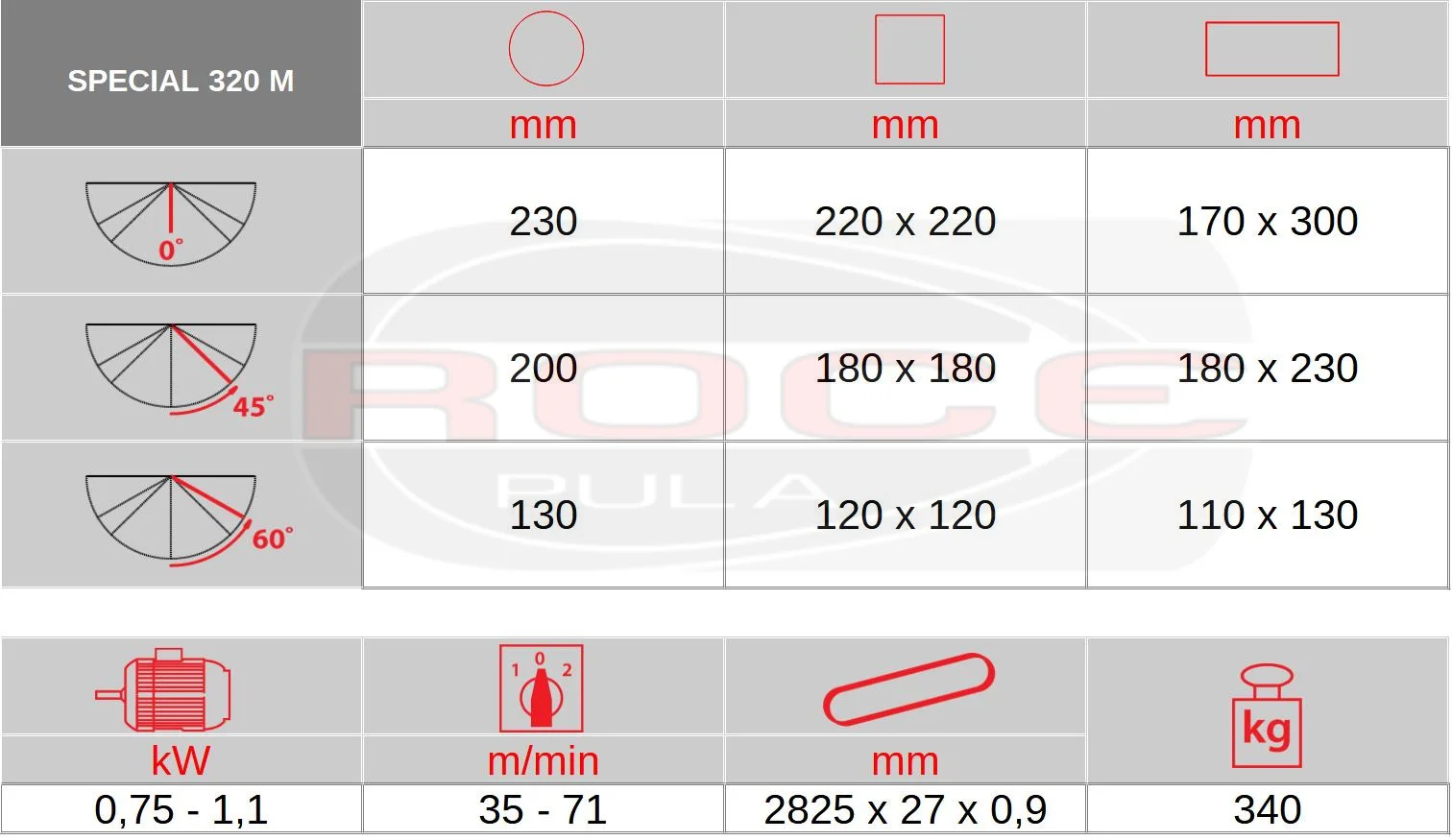

320 M
- Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
- Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
- Kotači rezne trake iz sivog lijeva velikog promjera.
- Vođenje rezne trake preko 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
- Napinjanje trake izvedeno preko tanjurastih opruga, uz električnu kontrolu napetosti trake.
- Škripac s ugrađenim mehanizmom za brzo stezanje.
- Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s radnim naponom 24V.
- Debljina reza 1,2 mm
- Podesivi kut rezanja 0° – 60° desno.
- Podesivi graničnik za višestruke rezove iste dužine.
- Niskonaponski upraljački strujni krug od 24V.
- Elektropumpa 0,06 kW za hlađenje rezne trake.
- Hidraulička kočnica za kontrolu spuštanja jarma.
- Sklop za pneumatsko stezanje škripca.
- MONOFAZNI elektromotor za brzinu rezanja 69 m/min.
- Varijator brzine rezanja: od 20 do 90 m/min.

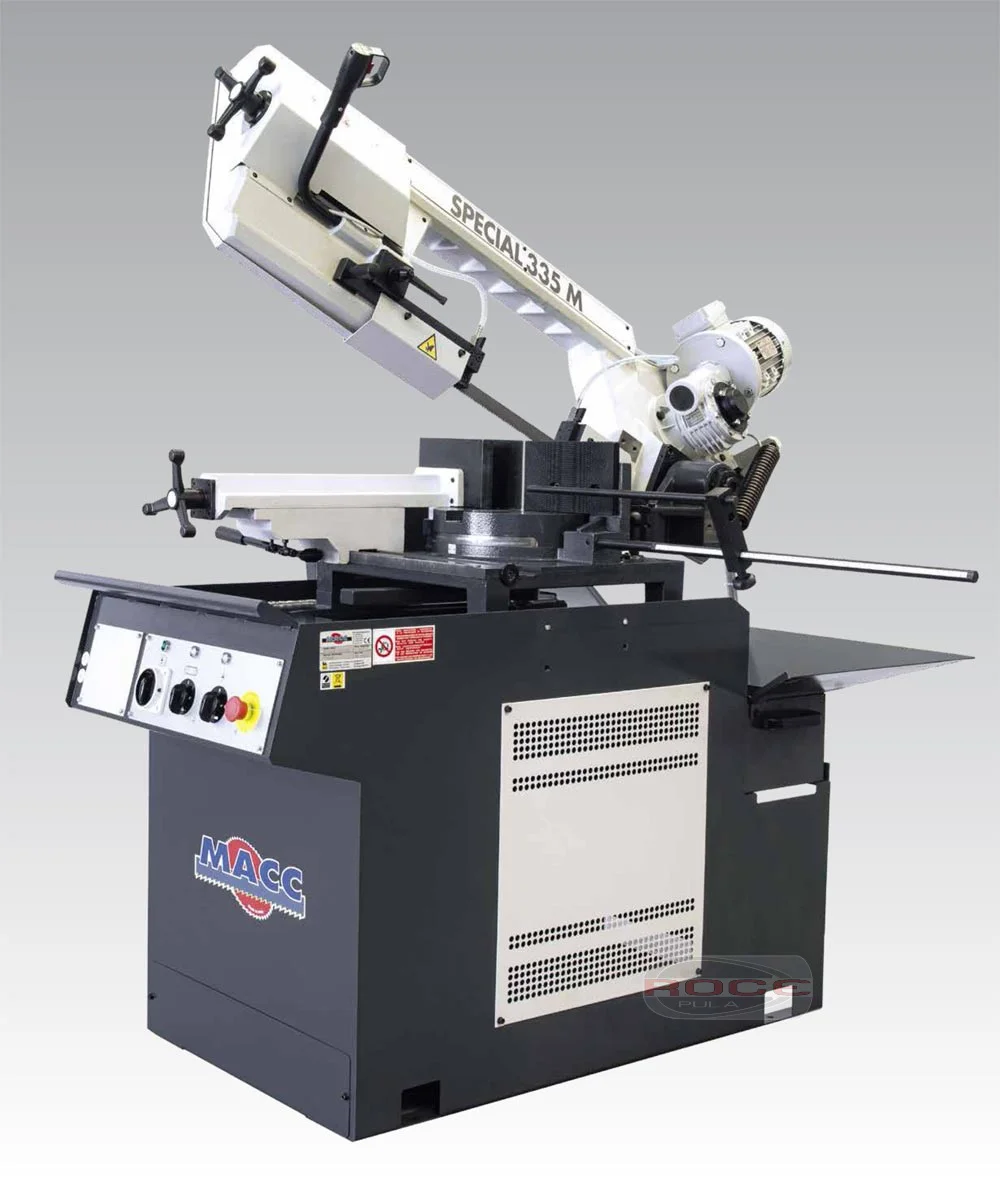

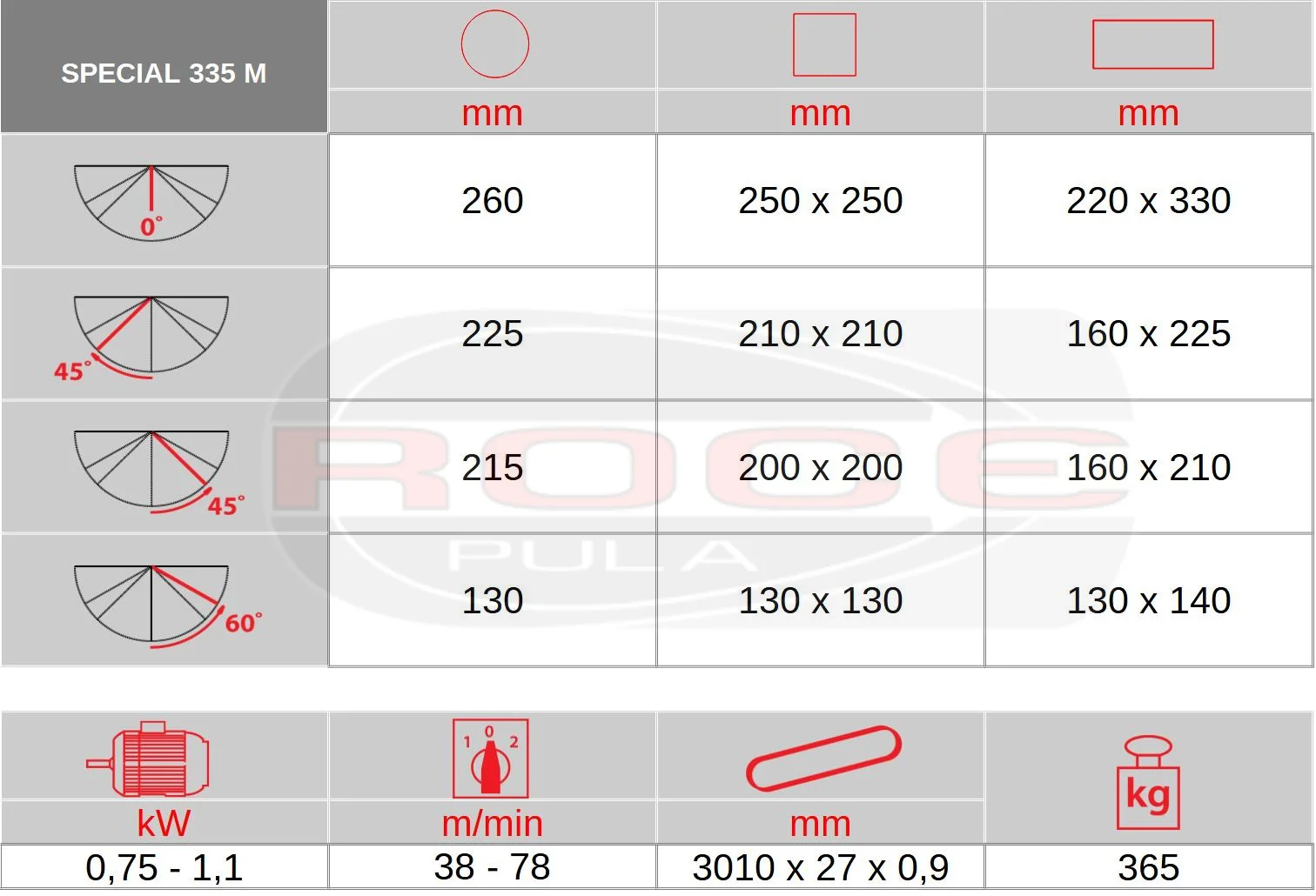

335 M
- Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
- Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
- Kotači rezne trake iz sivog lijeva velikog promjera.
- Vođenje rezne trake preko 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
- Škripac s ugrađenim mehanizmom za brzio stezanje.
- Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s radnim naponom 24V.
- Debljina reza 1,2 mm
- Podesivi kut rezanja 0° – 60° desno.
- Podesivi graničnik za višestruke rezove iste dužine.
- Niskonaponski upravljački strujni krug od 24V.
- Elektropumpa 0,06 kW za hlađenje rezne trake.
- MONOFAZNI elektromotor za brzinu rezanja 75 m/min.
- Sklop za pneumatsko stezanje škripca.
- Hidraulička kočnica za kontrolu spuštanja jarma.
- Varijator brzine rezanja: od 20 do 90 m/min.
411 M
- Uležištenje u okretištu jarma pile je izvedeno parom valjkastih konusnih ležaja.
- Rezna se traka pogoni dvobrzinskim elektromotorom i pužnim reduktorom s brončanim pužnim kolom, te kaljenim i brušenim pužnim vijkom.
- Kotači rezne trake iz sivog lijeva velikog promjera.
- Vođenje rezne trake preko 2 para radijalnih ležaja i 2 para pločica iz tvrdog metala.
- Napinjanje trake izvedeno preko tanjurastih opruga, uz električnu kontrolu napetosti trake.
- Škripac s ugrađenim mehanizmom za brzo stezanje.
- Sigurnosne mikro-skloke na poklopcu jarma, zatezaču rezne trake i upravljačkoj ručici s radnim naponom 24V.
- Debljina reza 1,2 mm
- Podesivi kut rezanja 0° – 60° desno.
- Podesivi graničnik za višestruke rezove iste dužine.
- Niskonaponski upraljački strujni krug od 24V.
- Elektropumpa 0,06 kW za hlađenje rezne trake.
- Varijator brzine rezanja: od 20 do 90 m/min.
